Как установить газовые амортизаторы.

Газовые амортизаторы применяются на мебельных фасадах, открывающихся вверх. То есть ось вращения фасада расположена горизонтально. Газовые амортизаторы в этом случае служат для надежной фиксации фасада в крайнем верхнем положении, предотвращении самопроизвольного падения фасада в закрытое положение, а так же для облегчения открывания фасада, так как амортизатор выталкивает фасад вверх.

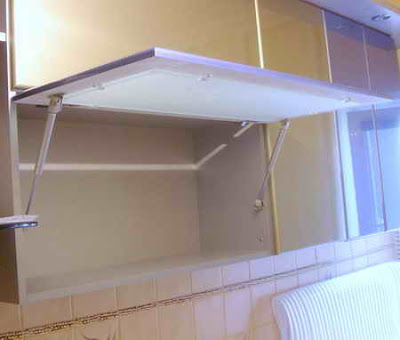

Вот пример такого фасада:

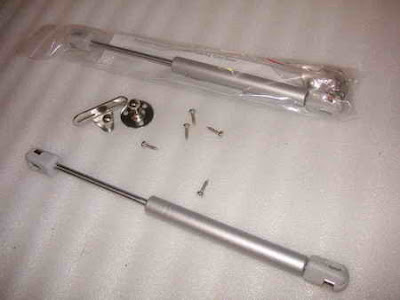

А вот комплект газовых амортизаторов:

Среди этого типа амортизаторов нет деления на левый и правый. Это определяется соответствующей подстановкой крепежных площадок. Но зато есть деление по усилию, которое развивает поршень. Это усилие измеряются в Ньютонах (Н), в диапазоне 60-120Н с шагом 20Н.
Для дверцы на верхнем фото применялась пара амортизаторов с усилием 60Н, так как дверца не большая по габаритам и легкая.
В инструкции по монтажу, прилагаемой к комплекту, содержатся чертежи с монтажными размерами для данного типа амортизаторов:

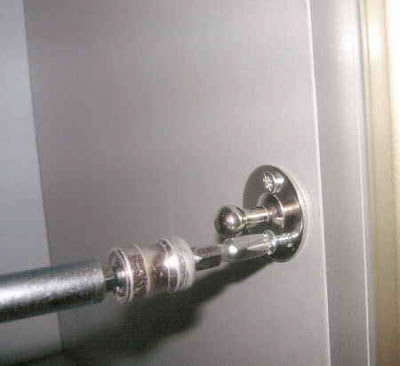

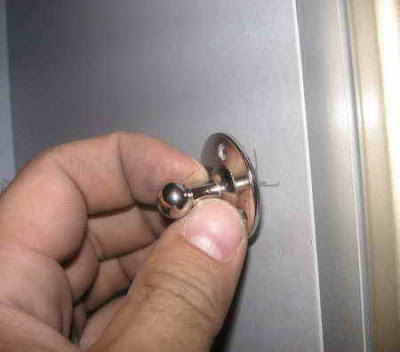

2. Прикручиваем боковую площадку точно по центру разметки:

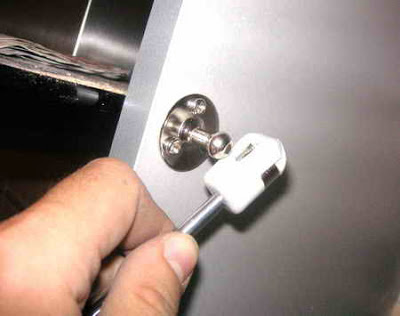

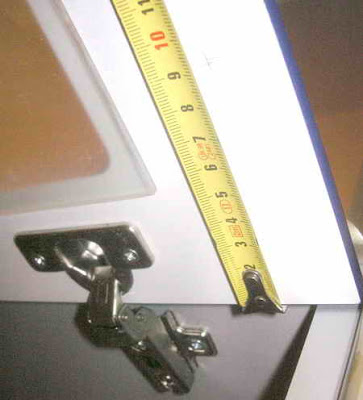

4. Устанавливаем на петли саму подъемную дверцу. Размечаем и прикручиваем ответное крепление на дверцу, ориентируясь на размеры, указанные в монтажной схеме:

Величину размера можно менять. Это сделано для того, чтобы установить удобную высоту подъема дверцы. Например, чтобы верхняя дверца при открывании не билась об карниз или другие выступы.

Вторая установочная площадка имеет, как правило, длинные отверстия под крепеж, что позволяет тонко регулировать высоту подъема дверцы.

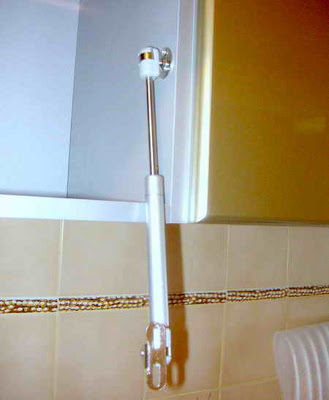

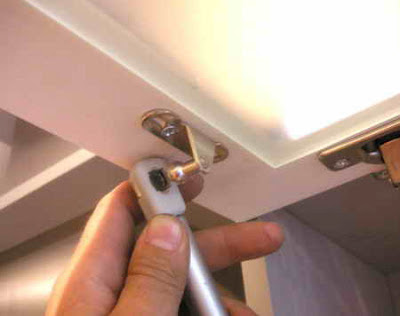

5. Закрепляем вторую половину амортизатора на дверце:

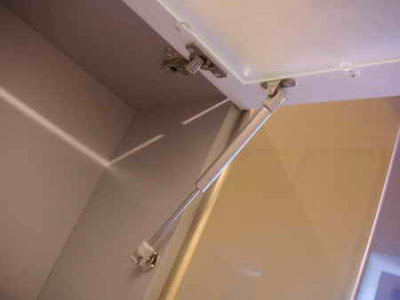

Вот как выглядят установленные амортизаторы:

В заключении небольшое замечание. Если вдруг понадобится снять дверцу и установленные амортизаторы, то для этого достаточно шилом аккуратно оттянуть стопорное пружинное кольцо.

Особенности газлифтов для кухонного шкафа, обзор моделей

Для удобного использования дверок кухонных шкафчиков надо правильно подходить к выбору качественных и комфортных креплений. Интересным выбором считается газлифт, гарантирующий удобство открывания и закрывания дверок, а также легкость эксплуатации конструкции. Такой элемент, как газлифт для кухонных шкафов представлен простым и надежным приспособлением, которое может использоваться практически для любой мебели. Основным преимуществом таких конструкций для многих покупателей является то, что отсутствует возможность для перекоса дверок, а также они никогда самопроизвольно не откроются и не закроются.

Что такое газлифт

Установка газлифтов на кухонный шкаф обеспечивает современное благоустройство пространства на кухне. Чтобы не возникало никаких проблем с монтажом и эксплуатацией изделий, важно грамотно выбрать их для имеющегося ящика.

Газовый мебельный лифт представлен специальным подъемным приспособлением, с помощью которого обеспечивается удерживание и открывание дверей разных шкафчиков. Основным назначением данного изделия является легкость открывания дверок наверх.

Работа механизма основана на простом его устройстве. При создании газовых лифтов используется специальная газовая пружина совместно с гидравлическим амортизатором. Как только дверца открывается буквально на 10 градусов, дальше обеспечивается автоматическое открывание до 90 градусов.

В конструкцию входят элементы:

  • корпус в виде цилиндра;
  • специальный поршень оптимального размера;
  • втулка;
  • клапан;
  • подшипники для легкого скольжения дверок;
  • шток;
  • уплотнительные элементы;
  • сальник;
  • пальник.

Конструкция отличается герметичностью, поэтому отсутствует возможность для попадания на разные ее элементы пыли, грязи или влаги. Создается обязательно неразборный механизм, поэтому его не получится разобрать и отремонтировать при необходимости.

Преимущества и недостатки

Основным предназначением газовых лифтов является правильное, свободное, бесшумное и легкое открывание верхних ящиков гарнитура, при котором дверка открывается вверх. К положительным параметрам установки такого устройства на кухню относится:

  • гарантируется постоянное удерживание дверок вверху при их открывании;
  • отсутствует возможность для самопроизвольного открывания дверцы;
  • установить газлифт довольно просто, поэтому если детально разобраться в инструкции, то выполняется процедура самостоятельно;
  • долгий срок службы конструкции за счет ее качественного устройства;
  • открываются шкафчики без необходимости прикладывать существенные усилия, а также не возникает какой-либо неприятный звук или шум;
  • избавляются шкафчики от непривлекательных ручек, что гарантирует получение стильного и современного интерьера;
  • открыть дверцу невероятно просто, для чего надо нажать на нее рукой с небольшим усилием.

Если заказывать такие крепления в специальных компаниях, то для их создания могут использоваться те же материалы, которые применялись для изготовления кухонной мебели.

К минусам изделий относится довольно высокая стоимость, поэтому нередко они недоступны потенциальным покупателям. Если они поломаются по какой-либо причине, то невозможно будет произвести ремонт за счет герметичного корпуса, поэтому придется только заменять конструкции.

Читать еще:  Как починить мебель из ДСП?

Назначение и устройство

Правильно установленные конструкции могут использоваться для разной кухонной мебели. Они применяются:

  • оптимально устанавливать их на кухонной мебели, используемой довольно часто, поэтому требуется, чтобы дверки открывались бесшумно, а также сохранялись в целостности на протяжении длительного времени;
  • нередко используются для монтажа в гостиной, спальне, детской комнате или иных помещениях, где целесообразно устанавливать вместительные ящики, оснащаемые дверками с газлифтом;
  • офисная мебель нередко используется с такими элементами, причем она не только считается многофункциональной, но и стильно выглядит;
  • газлифты оптимальны для монтажа в процессе установки фасадов баров;
  • нередко используются при создании пуфов или разнообразных ящиков.

Спектр применения газлифтов считается широким, поэтому они являются действительно востребованными конструкциями. Они могут иметь разные размеры и даже расцветки.

Расчет нагрузки в зависимости от габаритов мебели

Перед тем, как ставить данную конструкцию, следует уделить внимание грамотным расчетам. Они зависят от веса фасада. При этом учитываются основные условия:

  • на корпусе выбранного газлифта для мебели можно найти информацию о его маркировке;
  • N указывает на то, что в качестве единицы измерения используются Ньютоны, представленные силой давления;
  • перед данной буквой располагается число, представленное усилием, имеющимся в корпусе;
  • чтобы грамотно выполнить установку, необходимо обладать информацией о весе фасада, оснащенного ручкой.

Неправильные расчеты приводят к тому, что конструкция используется в сложных условиях, поэтому снижается срок службы примерно в два раза.

Правила установки

Грамотно установленный газлифт будет приятным и безопасным для использования, а также прослужит длительное время. Если планируется самостоятельно заниматься данным вопросом, то непременно предварительно изучается инструкция. Как установить конструкцию? Для этого выполняются последовательные действия:

  • приобретаются газлифты, причем для одного фасада требуется два этих элемента;
  • установка производится совместно с петлями, причем они могут быть накладными или внутренними, а также полунакладными;
  • подготавливается два амортизатора для одного фасада;
  • если используемые газлифты обладают маркировкой больше 100N, то требуется надежное и усиленное крепление шкафа к стене помещения;
  • монтаж газлифта производится исключительно после прикрепление всей фурнитуры;
  • не допускается выполнять работу, если шкаф уже прикреплен к стене;
  • установка производится в горизонтальной независимой мебели;
  • если требуется увеличить угол открывания, то смещается специальное отверстие, предназначенное для основного крепления;
  • сначала устанавливается в нужном участке петля;
  • выполняется монтаж самого газлифта в соответствии с местом расположения мебельной петли.

Чтобы учесть все особенности данного процесса, рекомендуется предварительно тщательно изучить видео инструкцию установки.

Регулировка

После качественной и правильной установки требуется отрегулировать правильность открывания фасада с помощью газлифта. При этом учитывается, что расстояние от верха навесного шкафа до потолка помещения должно быть больше, чем габариты дверки, так как она будет открываться вверх, поэтому не допускается, чтобы она прикасалась к потолку.

После установки конструкции начинается регулировка газлифта таким образом, чтобы открывание и закрывание дверок осуществлялось достаточно медленно и бесшумно. Для этого подкручиваются основные элементы крепления данного изделия.

Таким образом, газлифты считаются интересным решением для кухонных шкафчиков. Они обладают многими плюсами и просты в установке. За счет их использования значительно увеличивается срок службы мебели, а также пользоваться ею будет действительно приятно. Постоянное открывание и закрывание дверок не сможет стать причиной разрушения или повреждения фасадов или самих ящиков. Минусом считается высокая стоимость газлифтов, но она обусловлена их высоким качеством, защитой дорогостоящей мебели, стильным внешним видом и долгим сроком эксплуатации.

Читать еще:  Как отшлифовать мебель?

Видео

Характеристики газлифта для кровати, правила самостоятельной установки

Газовые лифты широко используются в разных жизненных сферах, в том числе приспособления этого типа активно применяют в мебельной промышленности. В отличие от обычных пружин, с учетом мощности подобное устройство обладает широким спектром возможных усилий. Кроме того, газлифт для кровати позволяет быстро и легко найти вещи, расположенные в коробе под постелью, поскольку его подъем не вызовет сложностей. Конструкции, оборудованные подобным приспособлением, будут незаменимы для людей, проживающих в малогабаритных квартирах, поскольку днем такое спальное место можно легко спрятать в шкаф.

Что собой представляет

Газлифт для кровати — приспособление, облегчающее подъем верхней части конструкции без лишних усилий. Принцип работы этого небольшого устройства аналогичен функционированию автомобильного амортизатора. Основными составляющими изделия являются:

  1. Цилиндр с газом (практически всегда применяется азот). Нужно учитывать, что внутри цилиндра высокое давление, поэтому ремонтировать или разбирать его собственноручно не стоит.
  2. Поршень со штоком — эта деталь способствует передаче усилия, возникающего в ходе работы изделия.
  3. Масляный глушитель (может быть выполнен и из резины). Прокладка, основная задача которой — прекратить колебания, возникающие в ходе функционирования газлифта.
  4. Фиксаторы. Пластины из прочной стали, при помощи которых газлифт фиксируется к корпусу кровати.

Многие фирмы оснащают свою мебель газлифтами не только для того, чтобы владельцу было удобно хранить и искать разные вещи. Постели, дополненные подобным устройством, обеспечивают анатомически правильное положение позвоночника во время отдыха. Также у них нет стыков и швов, которые часто вызывают дискомфорт. К другим преимуществам изделия можно отнести:

  1. Простоту конструкции.
  2. Поскольку подъемник собран всего из нескольких элементов и работает за счет давления, он имеет доступную стоимость.
  3. Легкий монтаж.
  4. Надежность и долговечность — каждое изделие рассчитано примерно на 20 000 подъемов.
  5. Отсутствие шума во время работы.
  6. Устройство полностью безопасно для здоровья.

Что касается слабых сторон кроватей, оснащенных газлифтом, то их всего 2. Если приобрести постель с пружинами в верхнем блоке, для поднятия элемента потребуется прикладывать много усилий. Второй недостаток — газлифты, выдерживающие большие нагрузки, стоят дорого.

Разновидности

Каждый производитель дополняет свою продукцию разными типами подъемных механизмов, которые отличаются конструкцией, стоимостью и периодом работы. Также каждое приспособление отличается мощностью. С учетом того, как работает газовый лифт, подъемники делят на следующие группы:

  1. Ручной механизм. Эта разновидность газлифта самая простая и доступная. Несмотря на то, что приспособление этого типа будет функционировать долго и исправно, сегодня их редко используют для оснащения кроватей. Это обусловлено тем, что для поднятия верхнего элемента требуется приложить большие физические усилия. Кроме того, подобные изделия могут спровоцировать поломку корпуса кровати.
  2. Подъемник пружинного типа. Простая система, которая очень удобна в эксплуатации. Чтобы приподнять корпус постели, не понадобится много сил. Недостаток такой конструкции — ее срок службы не превышает 5 лет, так как по истечении этого времени пружины растягиваются, из-за чего приспособление перестает функционировать.
  3. Механизм, в основе которого лежит газовый амортизатор. Конструкция функционирует плавно, не издает сторонних шумов, отличается надежностью. Если правильно рассчитать нагрузку и бережно пользоваться приспособлением, оно прослужит более десятка лет.

Из всех типов приспособлений самым долговечным считается изделие, в котором стоят газовые амортизаторы. По сравнению с остальными видами, подобный подъемник стоит дороже. Но высокая стоимость оправдывается комфортом и безопасностью.

Читать еще:  Как сделать мебель своими руками из дерева?

Сами по себе газовые лифты бывают автоматические — для их функционирования не нужны физические усилия и внимание со стороны человека. Либо фрикционные — давление в таких цилиндрах значительно меньше, что позволяет останавливать конструкцию в любом положении.

Ручной механизм Пружинный Газлифт

Технические характеристики

Если постель оборудована газлифтом, поверхность изделия можно легко поднимать и возвращать в исходное положение. Все будет проходить плавно и без лишних шумов. Основными характеристиками подобных подъемников являются:

  1. Главное вещество, обеспечивающее работоспособность конструкции — инертный газ (чаще всего цилиндры заполняются азотом).
  2. Камера, стержень и опорные наконечники изготавливаются из стали.
  3. Минимальная толщина стенок цилиндра, который заполняется газом, должна быть 1 мм, в противном случае пользоваться конструкцией будет небезопасно.
  4. Любой газовый лифт можно сжать, приложив силу.
  5. Чтобы устройство функционировало должным образом, температура в помещении должна варьироваться в пределах -30/+70 градусов.

Нужно учитывать, что давление в цилиндре очень высокое. Именно поэтому, если элемент деформировался или обнаружена другая неисправность, самостоятельно разбирать его и пытаться починить категорически не рекомендуется. Ниже приведена таблица, где указан расчет усилий для вертикальных кроватей.

Пошаговый алгоритм установки газовых лифтов

Здравствуйте дорогие друзья.

Если вы начали делать мебель, то, рано или поздно, обязательно столкнетесь с установкой подъемников на верхние кухонные модули.

По этому, сегодня я хочу с вами поговорить об этой установке подробнее.

Газовые лифты – это системы, благодаря которым фасады могут открываться сверху-вниз, причем, их крайние положения будут фиксированы.

Кроме того, они плавно их поднимают и опускают.

Само это положение определяется способом установки крепежа этого механизма на короб и фасад.

Подъемники бывают самых разнообразных конструкций, и мы с вами рассмотрим самый распространенный вариант этих подъемников.

Первое, что нужно понимать – в комплекте с ними, всегда идет инструкция к установке (пример – смотрите ниже).

По этой инструкции, нужно выбрать, какую схему установки крепежа вы будете использовать (имеется ввиду, нужно определиться, под каким углом должен фиксироваться дверца в открытом положении).

Все подъемные механизмы отличаются друг от друга усилием разжатия. Это усилие может быть 60, 80, 100, 120, 140 Ньютон.

Как используются практически эти характеристики – а используются они очень просто. Для поднятия 1-го килограмма веса фасада, нужно 10 Ньютон. По крайней мере, так написано в инструкциях и справочниках.

Но лично я никогда подобными расчетами не «заморачиваюсь».

Для их установки нужно понимать следующее:

  1. На один фронт желательно устанавливать два газовых лифта, чтобы при его открытии не возникало ненужных напряжений, которые будут его перекашивать (особенно это ощутимо тогда, когда есть небольшой и не тяжелый фасад).
  2. Лифты, усилием от 100 Ньютон устанавливают очень редко, так как в этом случае, дверцы должны быть очень массивными и большими, а это, в свою очередь, тоже встречается не так часто.
  3. Фронт, с установленными на него подъемными механизмами, регулируется при помощи петель, которыми он крепится к коробу.
  4. Перед тем, как собирать короб, в котором должна быть установлена рассматриваемая нами фурнитура, на его бока нужно сразу установить крепеж под нее (чтобы не мучиться с его установкой на уже собранном коробе).

Итак, устанавливаем на боковые детали короба крепеж, отмерив нужные расстояние (смотрим инструкцию).

Так же, устанавливаем крепеж на фасады, которые на этих лифтах должны работать.

После того, как короб собран, устанавливаем на него эти фасады (закрепляя навесы на верхних горизонтах).

И когда фасады установлены, устанавливаем лифты.

Они устанавливаются очень просто – нужно надавить их головку на крепеж, и все, после щелчка, его край будет закреплен.

Закрываем фасад, регулируем его с помощью петель.
